Cabinet components

Ipari switch

A kompakt kivitelű Q.NET-5TX és Q.NET-8TX switch a „plug-and-work” elven működik. A DIN sínre felszerelt switch nem igényel plusz teret, magassága a PCD3 vezérlőkkel azonos. Erős szerkezetének köszönhetően ipari környezetben és infrastrukturális automatizálásban egyaránt használható.

Termékjellemzők:

  • Ipari kalapsínre szerelhető Ethernet switch
  • Segítségével IEEE802.3 csavart érpárú rézvezetékes Ethernet hálózat alakítható ki
  • A berendezésnek 5db 10/100 Mbps portja van (RJ45)
  • Könnyű, kompakt kialakítású IP30-as védelemmel
  • Egyszerű telepíthetőség : „plug-and-work” autonegációval, autopolaritással és automatikus cross kábel érzékeléssel
  • Gyors hálózat-diagnosztika, beépített LED-ek segítségével
  • DIN sínre szerelhető
  • 24 V tápfeszültséget igényel
  • Ipari automatizáláshoz és ipari környezetben is gond nélkül használható

Típusok:

Q.NET-5TX Ipari kivitelű 5 portos Ethernet SWITCH
Q.NET-8TX Ipari kivitelű 8 portos Ethernet SWITCH

Relé panel

A 8 csatornás relé panelek és a sorkapocspanelek kedvelt termékek a szekrénygyártók körében.

A PCD2.K5xx egyszerű telepítésének és kábelezésének (PCD2.K232; PCD2.K242) köszönhetően meggyorsítja a PCD2/3.A460 digitális kimenetek relézését, valamint a PCD2/3.E160 digitális bemenetek bekötését.

Típusai:

PCD2.K551 Relé panel 8 csatornás LED visszajelzéssel

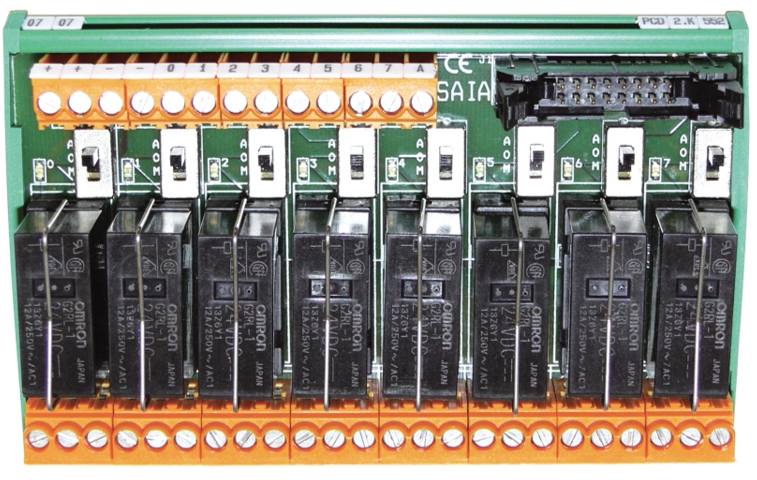

PCD2.K552 Relé panel 8 csatornás LED visszajelzéssel, kézi-üzemmóddal



PCD2.K510 Sorkapocspanel 8 csatornás I/O-hoz 16 pol. Csatlakozóhoz
PCD2.K511 Sorkapocspanel 8 csatornás I/O-hoz 16 pol. Csatlakozóhoz LED jelzéssel
PCD2.K520 Sorkapocspanel 16 csatornás I/O-hoz 16 pol. Csatlakozóhoz
PCD2.K521 Sorkapocspanel 16 csatornás I/O-hoz 16 pol. Csatlakozóhoz LED jelzéssel
PCD2.K525 Sorkapocspanel 16 csatornás I/O-hoz 16 pol. Csavaros kötés LED jelzéssel



PCD2.K221 E160, A460-hoz csatlakozó 1,5 m kábellel
PCD2.K223 E160, A460-hoz csatlakozó 3,0 m kábellel
PCD2.K231 E160, A460-hoz 34 pol. csatlakozó 1,0 m kábellel, 34 pol. Csatlakozóval
PCD2.K232 E160, A460-hoz 34 pol. csatlakozó 2,0 m kábellel, 34 pol. Csatlakozóval
PCD2.K241 E160, A460-hoz 34 pol. csatlakozó 1,0 m kábellel, 2x16 pol. Csatlakozóval
PCD2.K242 E160, A460-hoz 34 pol. csatlakozó 2,0 m kábellel, 2x16 pol. Csatlakozóval

A Saia tápegységek 2008 óta vannak jelen a magyar piacon. A kezdeti törpe- (Q.PS.AD1), ill. kisfeszültségű (Q.PS.AD2, Q.PS.AD3) valamint a szünetmentes (Q.PS.ADB) tápegységekből álló család 3 kisfeszültségű taggal gazdagodott a 2010-es évben. Az új kapcsolóüzemű tápegységek a Saia PCD vezérlőinek és kiegészítő berendezéseinek 24 voltos stabilizált egyenfeszültség ellátását hivatott a jövőben biztosítani.

Az E-Line tápegységek (Q.PS-PEL) megjelenésével bővült a termékpaletta 2017-ben.

Típusok:

Törpefeszültségű típusok

Q.PS-AD1-2403    Tápegység 24VAC/24VDC 3A
Q.PS-AD1-2405    Tápegység 24VAC/24VDC 5A
Kisfeszültségű, egyfázisú típusok
Q.PS-AD2-2402F  Tápegység 115..230VAC/24VDC 2,5A
Q.PS-AD2-2405F  Tápegység 115..230VAC/24VDC 5A
Q.PS-AD2-2410F  Tápegység 115..230VAC/24VDC 10A
Kisfeszültségű, kétfázisú típus
Q.PS-AD3-2405F  Kétfázisú, kapcsoló üzemű tápegység 400VAC/24VDC 5A
Kisfeszültségű, egyfázisú, szünetmentes típus
Q.PS-ADB-2405-1 Tápegység / akkutöltő 230VAC/24VDC 5A
E-Line tápegység
Q.PS-PEL-2401   Tápegység 100..240 VAC / 24 VDC 1,3A
Q.PS-PEL-2403   Tápegység 100..240 VAC / 24 VDC 4 A

Mindegyik tápegység 24V, ±3% egyenfeszültségű, - típus szerint, - különböző terhelhetőségű kimenettel rendelkeznek.

Törpefeszültségű típusok:

AC/DC, vagy DC/DC átalakítóként használatos, mivel bemenetükre széles feszültségtartományban 6-28V közötti váltó-, vagy 8 – 39V egyenfeszültség kapcsolható. A váltófeszültség frekvenciatartománya 47 és 63 Hz között mozoghat. Ez az altípus család három különböző teljesítményű tápegységet tartalmaz (72; 120; 170W).

A tápegységek rövidzár-, és túlterhelés ellen védettek, kimeneti túlfeszültség-védelmük nincs. Széles hőmérséklet tartományban üzemeltethetők (-10°C - + 70°C).

Alkalmazásuk olyan rendszerekben lehetséges, ahol egy központi, - általában master, - vezérlőegységhez lokálisan elhelyezett egy, vagy több távvezérelt be- kimeneti egység csatlakozik, melyekhez központi törpefeszültségű tápellátás kerül kiépítésre.

Kisfeszültségű egy- és kétfázisú tápegységek

Ezek a tápegység típusok hálózati feszültségről (230 VAC, illetve 400 VAC) üzemelnek. Az egyfázisú típusok fázis és a nulla, míg a kétfázisú típus két fázis közé köthető be. A bemeneti váltófeszültség tartománya 47Hz és 63Hz között mozoghat. E családon belül szintén több kimenő teljesítményű altípus található meg (60; 120; 240W).

A tápegységek kimeneti feszültsége 22 és 26VDC között beállítható, ez a tulajdonsága lehetővé teszi, hogy több tápegység sínrendszerre párhuzamosan összekapcsolható, ezáltal redundáns tápellátó rendszer alakítható ki. A rendszer beszabályozásánál a tápegységek kimenőfeszültségeit 20mV pontossággal kell beállítani. A tápegységek rövidzár és túlterhelés védelemmel ellátottak, a védelmi elektronika a névleges áram +10%-os átlépésekor kezdi a kimenőáramot leszabályozni, majd a maximális terhelőáram elérésénél azt teljesen leszabályozza. Hasonló képen működik a tápegységbe épített hővédelem is, itt +50°C üzemi hőmérséklet elérésekor a kimeneti terhelőáramot 50%-ra, a maximális üzemi hőmérséklet (+70°C) elérésekor 0%-ra korlátozza a védelmi elektronika. A kisfeszültségű tápegység típusok kimeneti túlfeszültség védelemmel ellátottak (max. 35VDC).

Kisfeszültségű, egyfázisú szünetmentes tápegység

Ez a tápegység típus az előzőekben tárgyal típusokkal, megegyezik, viszont külön kimenettel rendelkezik akkumulátor csatlakoztatásához.

A tápegység két funkciót képes betölteni:

  1. mint akkumulátortöltő használható,
  2. szünetmentes tápegységként használva,

A tápegység kettős kimenettel rendelkezik (3. ábra), az egyik a hagyományos értelembe vett „terhelés kimenet”, amely a hagyományos kapcsolóüzemű tápegység paramétereivel bír és ennek fel is használható (24VDC, 5A, ± 5%). Ez a kimenő feszültség nem szabályozható.

Másik kimenet az akkumulátor(ok) csatlakoztatására szolgál (24VDC), ezen a kimeneten a feszültség 22 - 28,8VDC között szabályozható, ezáltal a töltőáram is maximum 5 A-ig.

Az akkumulátort egy mikroprocesszoros egység folyamatosan ellenőrzi és szabályozza annak töltőáramát. Ennek köszönhetően a hozzácsatlakoztatott akkumulátor optimálisan üzemeltethető és az élettartama is optimális szinten tartható. A mikroprocesszor egy speciális impulzus sorozatot bocsát ki az akkumulátor felé és a válaszjelből, egy speciális algoritmus segítségével diagnosztizálni tudja a annak pillanatnyi állapotát, amely alapján képes a kiválasztani a megfelelő töltési üzemmódot és szabályozni a töltőáramot. A diagnosztika eredményét, a töltési üzemmódot a tápegység előlapján található LED segítségével, az alacsony akkumulátor feszültséget, vagy cseréjének szükségességét egy beépített feszültségmentes váltó kontaktusú relén keresztül jelzi a kezelő személyzetnek.

A tápegységhez savas, zselés és opcionálisan Ni/Cd akkumulátor kapcsolható. (Ni/Cd akkumulátor esetében a diagnosztikai processzor programjának cseréje szükséges!). Az akkumulátorok típusa a készüléken található átkötések (jumper) segítségével beállíthatók.

A tápegység szünetmentes tápegységként is használható. A hálózati bemenő feszültség megszűnése esetén a terhelés felé a tápellátás a csatlakoztatott akkumulátorok segítségével továbbra is biztosított. A készülék hálózati, illetve szünetmentes üzemmódját egy, az előlapon található LED jelzi kiegészítve relés távjelzési lehetőséggel.

A többi tápegységhez hasonlóan, szintén beépített túlterhelés, rövidzár és túlfeszültség védelmekkel rendelkezik. A túlterhelés védelem, a terheléskimenet részére prioritást biztosít az akkumulátortöltéssel szemben. Az akkumulátor kimenet polaritás és túltöltés védelemmel rendelkezik.

Az összes tápegység típus acélházban, kalapsínre szerelhető kivitelben készül. Védettségük IP20.

   Kis méretüknek köszönhetően megoldhatóvá vált a 24 voltos tápfeszültség biztosítása a vezérlőpaneleknél, a PLC-knél, az érzékelőknél, a motoroknál és még számtalan olyan esetben, ahol eddig problémát okozott ennek megoldása

24 VDC kimenetű tápegységek:

-         Rövidzár védelem

-         Túlterhelés védelem

-         Védelmi fokozat: IP 20

-         DIN sínre szerelhető

-         Rendkívül kicsi méret

Az új Q.PS-AD2-24xxF előnyei:

-         Még helytakarékosabb kivitel

-         Magasabb kimeneti teljesítmény-alacsony hőmérsékleten

-         "power-boost" funkció max. 3 percig

-          3 különböző választható rövidzár védelem

-         "Power Good"- állapot visszajelzés a kezelő rendszer felé

-         Soros kialakításban lehetséges a max. 150 VDC kimenő feszültség
